고속·고정밀도의 홀 가공을 “전자동(풀 오토)”로 실현
|
 |
 주요 특징 |
▶ 장시간 연속 운전을 실현하는 다양한 옵션
오랜 세월 개량을 거듭해 온 자동 전극 공급 장치 「AEF:Automatic Electrode Feeder」를 표준 장비하고 있어, 무인으로의 전극 공급이 가능하게 되어 있습니다. 또, 새롭게 자동 AEF 교환 장치 「AEF-C:Automatic Electrode Feeder – Changer」(옵션)를 개발, 수천 홀의 연속 가공이나, 크기가 다른 홀 가공이 가능하게 되었습니다. 그 외, 「로터리 테이블(AB축)」, 「ATC(자동 전극 교환 장치)」, 「LGC(자동하 가이드 교환 장치)」, 기상 측정용 터치 프로브 등, 가공에 맞춘 다채로운 옵션 장치가 준비되어 있습니다.
▶ 「관통 감지 기능」으로 가공의 자동화와 시간단축이 가능하게
K4HL은 관통 감지 기능을 표준으로 탑재하고 있습니다. 터빈 블레이드와 같은 중공 형상의 가공물의 관통을 자동으로 검지해 가공을 정지하므로, 관통 후의 불필요한 가공을 방지하고, 불필요한 가공 이송을 없앨 수 있기 때문에, 가공 시간의 단축이 가능 입니다. 가공액에는, 이온 교환수(순수)를 사용해, 분류 가공(노즐에 의한 분사 가공)에 표준 사양으로 대응하고 있습니다.
▶ 티타늄 등 난삭재에도 대응・가공 프로그램 작성도 간단
세혈 가공에 특화한 「SPK 전원」을 신개발했습니다. 최적의 서보 제어로 철/초경합금/구리/알루미늄/황동 외에도 티타늄 합금/니켈 합금 등의 난삭재에 대해서도 고속으로 고품질의 홀 가공이 가능합니다. 자동 프로그래밍 소프트웨어 「LN 어시스트」는, 대화형의 입력 방식에 의한 간단한 조작으로, 프로그램 작성을 지원합니다. AEF-C나 ATC, LGC 등 옵션 장치의 동작을 포함한 다수 홀의 연속 가공도 용이하게 프로그래밍 가능합니다.
|
제품사양 |
| 기종명 |

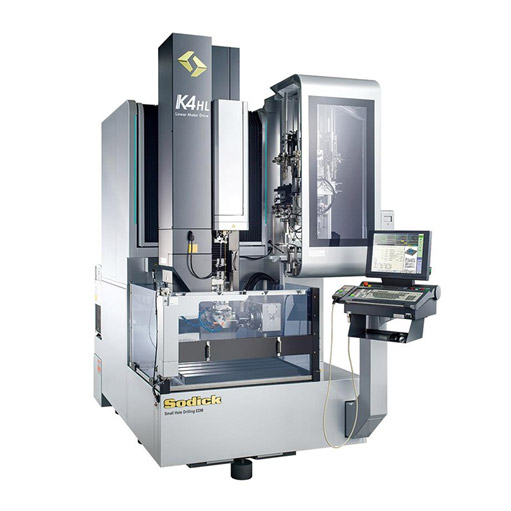

K4HL
|
| 각축스트로크 X/Y/Z (mm) |
400×300×500 |
| W축 스트로크 |
400 |
| 테이블 크기 (mm) |
750×650 |
| 최대가공물 질량 (Kg) |
500 |
| 기계본체치수 LxWxH (mm) |
1500×2300×3000 |
|
|
 |
|
|
