스트로크(X×Y×Z) |
 |
120×150×300mm |
|
| W축 스트로크 |
|
160mm |
|
| 테이블 크기(W×D) |
|
20×250mm |
|
| 최대 가공물 질량 |
|
50kg(치구 포함) |
|
| 전극 장착 가능경 |
|
φ0.08-0.25mm |
|
| 전극 회전 속도 |
|
10-3000rpm |
|
| 기계 크기(W×D×H) |
|
1585×1530×2305mm |
|
|
제품특징 |
|
|
|
- 리니어모터를 주축부에 탑재
리니어 모터를 주축(Z축)에 탑재하여 종래 구동 방식으로는 불가능했던 영역까지 가공이 가능.
리니어모터의 고응답성에 의한 고속화와 전극 소모를 대폭적으로 절감
- 고성능 문형 구조
미세혈 가공에 대응하기 위해 성능 좋은 문형 구조를 채용하고 2개의 기둥이 컬럼을 유지하는 구조로 열변위에 대해
뛰어난 안정성과 높은 강성으로 유지하고 가공 정도를 비약적으로 향상

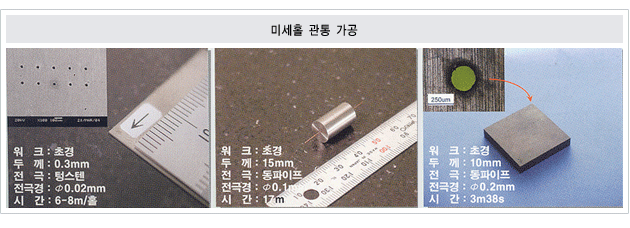

- 미세혈 가공에 대응
강성에 뛰어난 생크 부착 전극(φ0.08-0.25mm)을 사용하여 전극의 센터 흔들림을 최소한으로 억제해 미세혈에
대응
- 수치제어 전원 장치 LN10K
- AEC(자동 전극 교환 장치)
전극을 확실히 교환하므로 장시간의 연속 가공과 다수혈 가공에 대응
|
|
|
|
|
)
