더욱더, 고품격으로 리니어 모터 구동에 의한 정밀도를 높여 미세 영역의 정밀도를 향상
|
 |
 주요 특징 |
▶ 2면 구속 HSK자사 개발의 주축을 탑재
진동을 억제하고 밸런스가 좋은 “회전, 토크 특성”의 고강성을 양립했습니다.
미세오일윤활방식에 의한 고속 회전에서의 장기 수명화를 실현했습니다.
* 윤활 에어와 오일을 혼합한 미스트.
▶ 스핀들 열변위 보정 기능 스핀들 속도에 따라 연신율을 최소화하도록 보정하는 기능을 탑재하고 있으며, 예열 작업 시간을 대폭 단축했습니다.
스핀들 헤드의 무게를 줄임으로써
향상된 운동 능력과 높은 강성을 모두 달성합니다
▶ 자사 개발 리니어모터 구동
자체 개발•제조의 리니어 모터 구동에 의한 10나노 미터의 최소구동이 가능합니다. 또 신형 PWM앰프로 리니어 모터 제어 사이클을 고속화, 모든 축의 운동 성능이 향상되었습니다.
▶ CNC장치"LN4X"를 탑재
자체개발 “SEPT” 고속 고정밀 윤곽 제어기능을 표준 탑재하고 자유곡면에서 미세 형상까지 다양한 가공 요구에 대응합니다. 커터패스 세분분할화에 의해 기존보다 미세형상정밀도 실현이 가능합니다.
MotionExpert®
실가공과 근접한 가공 시간 예측, 가공 속도 분포의 표시가 가능한 시뮬레이션 소프트웨어를 제공합니다.
|
제품사양 |
| 기종명 |

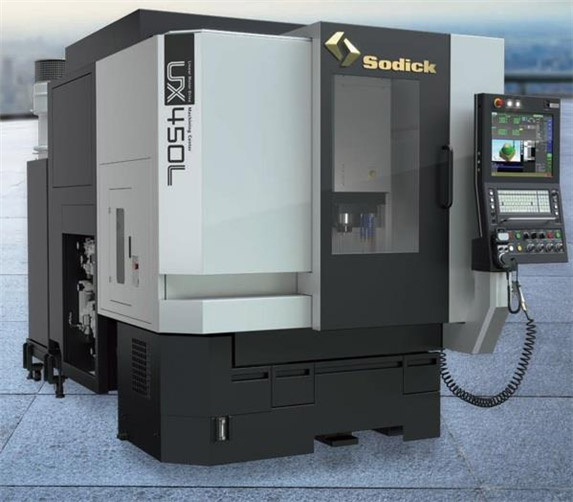

UX450L
|
UX650L
|
| 각축스트로크 X/Y/Z (mm) |
450×350×200 |
650×500×300 |
| 주축회전속도 (min-1) |
HSK-E25G(구리스윤활):
6000~40000 |
HSK-E25G(구리스윤활):
6000~40000 |
HSK-E25IK(오일에어윤활)(옵션):
1500~60000 |
HSK-E25IK(오일에어윤활(옵션):
1500~60000 |
HSK-E32FP(오일에어윤활):
6000~40000 |
HSK-E32FP(오일에어윤활):
6000~40000 |
| 테이블사이즈 (mm) |
600×400 |
750×550 |
| ATC공구수납수(본) |
20본 |
20본 |
|
1,975 × 3,386 × 2,172 |
2,145 × 3,704 × 2,510 |
| 기계본체질량 (kg) |
7000 |
8300 |
|
|
 |
|
|
