나노 영역 가공에서 모든 최상위 기종 고속 밀링의 우위성을 최대한 발휘하는 독자 구조의 나노 머시닝 센터
|
 |
 주요 특징 |
▶ 액티브 제진 시스템 “카운터 테이블 기구”
가공 테이블과 역위상으로 구동하는 캔슬축을 탑재. 무게 중심 위치의 변동과 반응을 상쇄하는 독자적인 구조에 의해, 절삭 가공에 있어서의 진동을 극한까지 억제해, 나노 영역에서의 초정밀 가공을 실현합니다. 자사제 고주파 앰프와의 시너지 효과에 의해, 종래비 1.7배가 되는 고가속도로의 고속·고정밀도 구동이 가능합니다.
▶ 신형 NC 장치와 고주파 증폭기 탑재
자사 개발·제조의, 신형 NC 장치 「LN4AZ」와 고주파 앰프를 탑재. 스케일 피드백의 분해능을 3nm에서 0.1nm로 고분해능화해, 제어 사이클의 고속화와 아울러, 보다 미소한 스텝 이송 지령으로의 운동 성능을 대폭 향상. 또한 조작 화면 디자인을 일신하고 직관적인 다이렉트 조작 환경을 제공합니다.
▶ 신형 에어 베어링 모터 구동 스핀들
초미세·초정밀 영역에서의 가공에 최적인, 에어 베어링·모터 구동의 스핀들을 새롭게 탑재했습니다. 최대 120,000min -1 의 광범위한 회전 속도 영역에서 우수한 진동 특성을 발휘합니다. 폭넓은 가공 요구에 대응하면서, 「하이 스피드 밀링 가공」의 우위성을 최대한으로 살린 고속・고품위 가공을 실현합니다.
|
제품사양 |
| 기종명 |

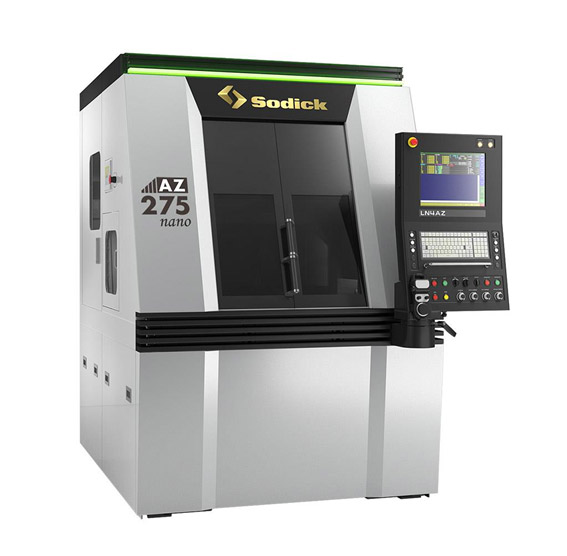

AZ275 nano
|
| 각축스트로크 X/Y/Z (mm) |
300×250×100 |
| 최대 절삭 이송 속도 (mm/min) |
5000 |
| 가속도 X/Y/Z |
2×1.5×2G(가공 시 최대 0.5G) |
| 스핀들 회전 속도 (min -1 ) |
20,000~120,000 |
| 기계 본체 질량 (Kg) |
5500 |
| 총 전기 용량 (kVA) |
25 |
| 기계 본체 치수 LxWxH (mm) |
1350×2030×2050 |
|
|
