리니어모터 구동
XYUV의 4축에 자체 개발•제조한 고성능 리니어 모터를 채용하여 볼스크류가 불필요한 직접 구동 방식을 확립했습니다. 기존 구동방식(볼스크류 방식)에선 불가능한 백래시 없는 정확한 축 이동을 반영구적으로 유지합니다. 리니어 모터의 특징인 고응답, 고추종성은 정확한 위치 제어와 가공시의 뛰어난 방전 특성을 발휘합니다.
신 전원장치 + 신 가공회로
“SL시리즈”에서 세계 최초로 탑재한 태블릿 모드와 클래식 모드를 통합하여 NC장치"SPW"를 더욱 발전시켰습니다. 또 가공 중 타이코량을 대폭 낮추기 위해 “타이코레스제어Ⅱ", 2차 가공시의 면조도 향상과 사상 가공의 고속화를 실현하는 "TMP제어Ⅱ"등을 표준으로 탑재하고 있습니다.
작업성•생산성 향상
세라믹 워크스탠드 • ㅁ자형 정반 • 자동3면상하식 가공탱크 • Z축추종 액면조정기능을 표준 탑재하여 작업성이 향상되었습니다. 또 고속자동결속장치(FJ-AWT)와 중간액면기능에 따른 고정밀도 가공을 무인 운용할 수 있어 생산성을 향상시킵니다.
|
|

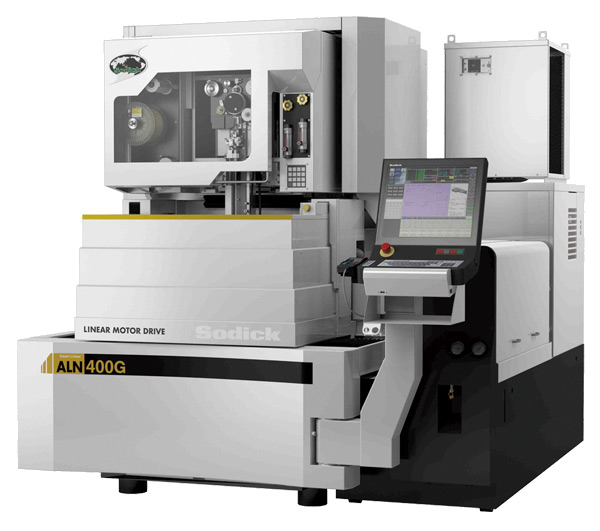

| 기종명 |
ALN400G
|
ALN600G
|
| 각 축스트로크 X/Y/Z (mm) |
400 x 300 x 250
|
600 x 400 x 350 |
| U×V축 Stroke (mm) |
150 x 150
|
150 x 150
|
| 최대 테이퍼각도 |
±25°(두께：130mm)
|
±25°(두께：130mm) |
최대 가공물 크기
W×D×H (mm) |
600 x 470 x 240(flush)
600 x 470 x 230(submerge)
|
800 x 570 x 340(flush)
800 x 570 x 280(submerge) |
| 최대 가공물 질량 (kg) |
500(flush) 350(submerge)
|
1000 |
기계본체크기
W×D×H (mm) |
2115 x 2335 x 285
|
2445 x 2685 x 2296 |
|
|
