리니어모터 구동
XYUV의 4축에 자체 개발•제조한 고성능 리니어 모터를 채용하여 볼스크류가 불필요한 직접 구동 방식을 확립했습니다. 기존 구동방식(볼스크류 방식)에선 불가능한 백래시 없는 정확한 축 이동을 반영구적으로 유지합니다. 리니어 모터의 특징인 고응답, 고추종성은 정확한 위치 제어와 가공시의 뛰어난 방전 특성을 발휘합니다.
신 전원장치 + 신 가공회로
“SL시리즈”에서 세계 최초로 탑재한 태블릿 모드와 클래식 모드를 통합하여 NC장치"SPW"를 더욱 발전시켰습니다. 또 가공 중 타이코량을 대폭 낮추기 위해 “타이코레스제어Ⅱ", 2차 가공시의 면조도 향상과 사상 가공의 고속화를 실현하는 "TMP제어Ⅱ"등을 표준으로 탑재하고 있습니다.
깨끗한 풀 커버 스타일
"AL400G/AL600G"에서는 안심•안전•에너지절약을 실현하는 동시에 주변 환경 영향을 최소한으로 억제하는 "풀 커버 스타일"을 채용했습니다.
|
|
| 기종명 |

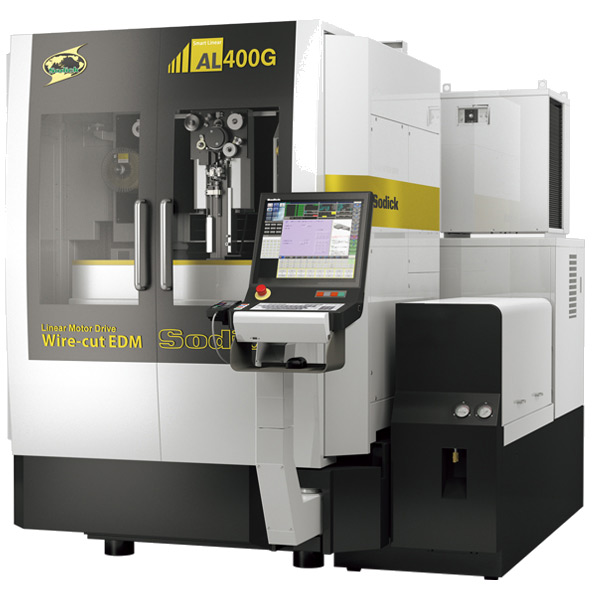

AL400G
|
AL600G
|
| 각 축스트로크 X/Y/Z (mm) |
400 x 300 x 250
|
600 x 400 x 350 |
| U×V축 Stroke (mm) |
150 x 150
|
150 x 150
|
| 최대 테이퍼각도 |
±25°(두께：130mm)
|
±25°(두께：130mm) |
최대 가공물 크기
W×D×H (mm) |
600 x 470 x 240(flush)
600 x 470 x 230(submerge)
|
800 x 570 x 340(flush)
800 x 570 x 280(submerge) |
| 최대 가공물 질량 (kg) |
500(flush) 350(submerge)
|
1000 |
기계본체크기
W×D×H (mm) |
2115 x 2500 x 2230
|
2495 x 2895 x 2345 |
|
|
